Yükseltilmiş Döşeme ve Yükseltilmiş Zemin Sistemleri
Yükseltilmiş döşeme, mevcut yapı zemininin üzerine ayarlanabilir ayaklar ve bu ayakların taşıdığı modüler panellerle kurulan, altında tesisat ve hava dolaşımı için boşluk bırakan bir zemin sistemidir. Yükseltilmiş zemin olarak da adlandırılan bu sistem; ofislerde, veri merkezlerinde, sistem odalarında ve teknik binalarda şap dökmeden, söküp takılabilen bir zemin elde etmeyi sağlar. Dorafloor® olarak Türkiye'nin önde gelen yükseltilmiş döşeme üreticisiyiz; panelleri, ayak sistemlerini, sismik ve dış mekan çözümlerini kendi ürün gamımızda sunuyoruz.
Yükseltilmiş döşeme nasıl çalışır?
Sistem üç parçadan oluşur: yapının döşemesine oturan ayarlanabilir ayaklar, ayakların üzerine yerleşen paneller ve ikisi arasında kalan boşluk. Ayakların yüksekliği ayarlanabildiği için sistem düzensiz zeminlere ve farklı kot ihtiyaçlarına uyum sağlar; paneller ise ayaklar üzerinde modüler, düz bir yüzey oluşturur. Panellerin altında kalan boşluk elektrik ve data kabloları, havalandırma kanalları ve sıhhi tesisat boruları için kullanılır, gerektiğinde hava dolaşımına da açılabilir.
Paneller fabrikada üretilir, sahada yalnızca ayak ve panel montajı yapılır. Bir panel kaldırıldığında altındaki tesisata doğrudan ulaşılır; bu nedenle kablo ekleme, bakım ve yerleşim değişiklikleri kırım ve moloz oluşturmadan yapılabilir. Sistemin avantajlarını Yükseltilmiş Döşeme Nedir? sayfamızda ayrıntılı anlattık.
Yükseltilmiş döşeme panel çeşitleri
Yükseltilmiş zemin panelleri iki eksende ayrılır: panelin içinde ne olduğu (öz) ve yüzeyde ne olduğu (kaplama). Doğru seçim alanın yük, yangın, akustik ve görünüm beklentilerine bağlıdır. Tüm ürünlere özüne göre paneller ve kaplama türüne göre paneller kategorilerinden ulaşabilirsiniz.
Panel özüne ve yapısına göre

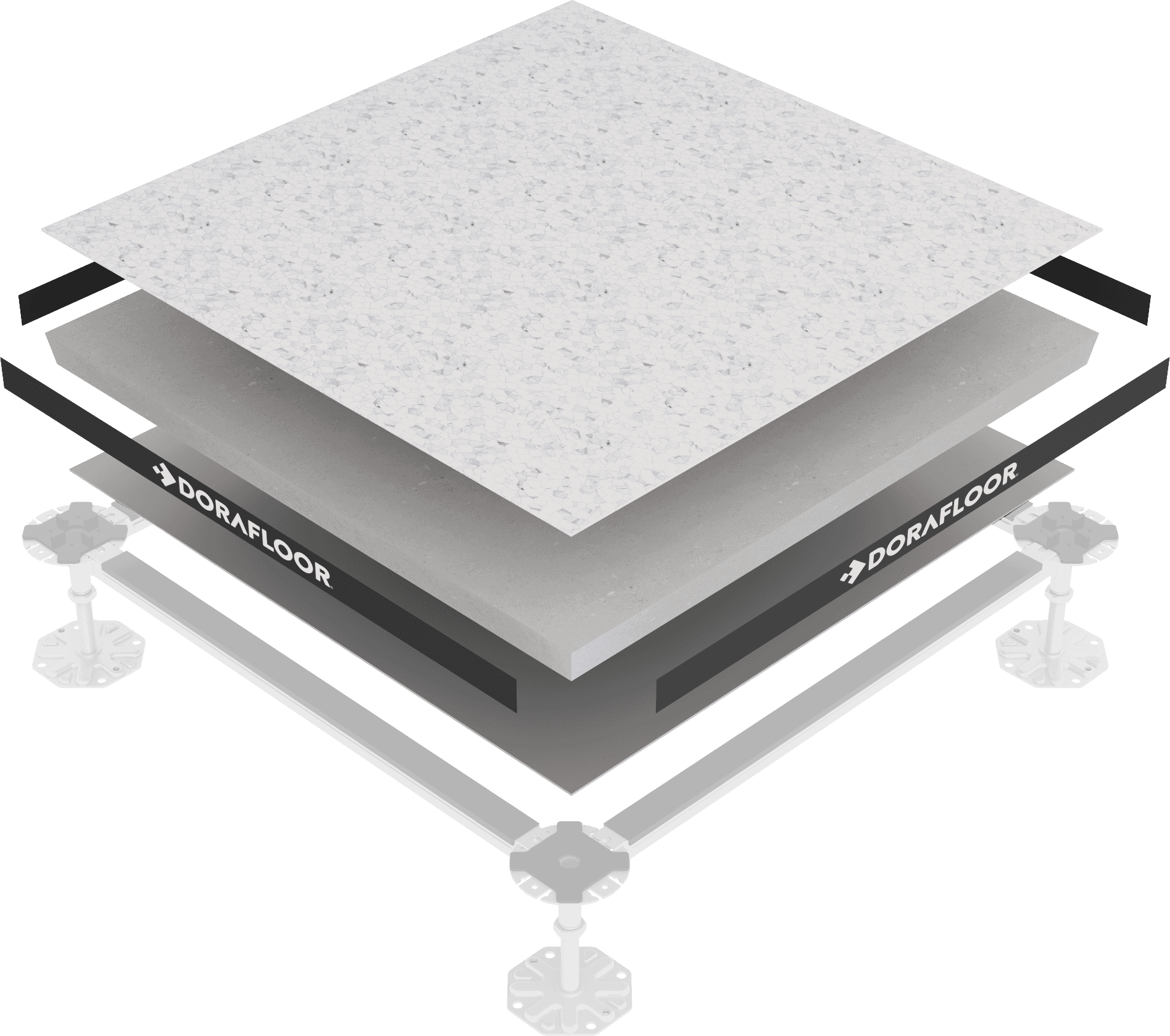

Kalsiyum sülfat özlü paneller
Mekanik dayanım, yangın direnci ve akustik yalıtımın birlikte istendiği alanlarda kullanılır. Ürün sayfasındaki değerlere göre EN 13501-1'e göre A1 yangın sınıfında ve REI90 dayanımdadır; yayılı yük değeri 23.000 N/m² ve üzeridir. Veri merkezi, kontrol ve teknik alanlar gibi yoğun kullanılan mekânlarda öne çıkar.
Ürün sayfası: Kalsiyum Sülfat Özlü Yükseltilmiş Döşeme Paneli

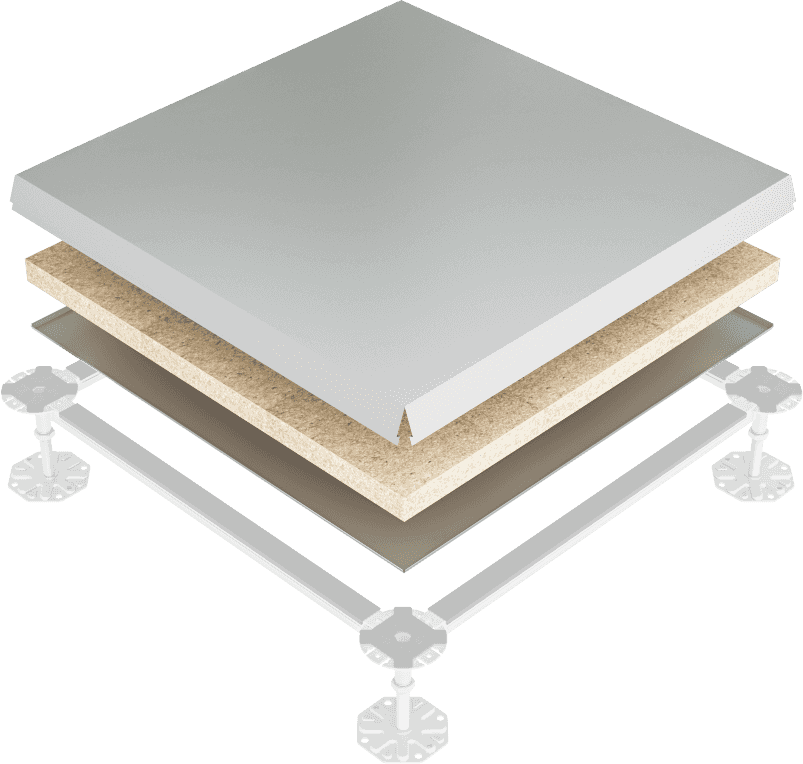

Sunta özlü paneller
Hafif ağırlığı, kolay işlenmesi ve ekonomik montajı sayesinde piyasada en çok talep edilen döşeme türlerinden biridir. Panel ağırlığı yaklaşık 8-9 kg'dır; B1 yangın sınıfındadır ve EN 12825 standartlarına uygun üretilir. Ofis ve genel kullanım alanları için dengeli bir seçenektir.
Ürün sayfası: Sunta Özlü Yükseltilmiş Döşeme Paneli
Enkapsüle paneller
Alt, üst ve kenarları galvaniz çelikle kaplanan paneller, özel eklem sistemi sayesinde dayanıklılık ve uzun ömür sağlar. Kalsiyum sülfat ve sunta özlü seçenekleri vardır; üzerine halı karo veya LVT uygulanabilir.
Ürün sayfası: Enkapsüle Yükseltilmiş Döşeme Paneli

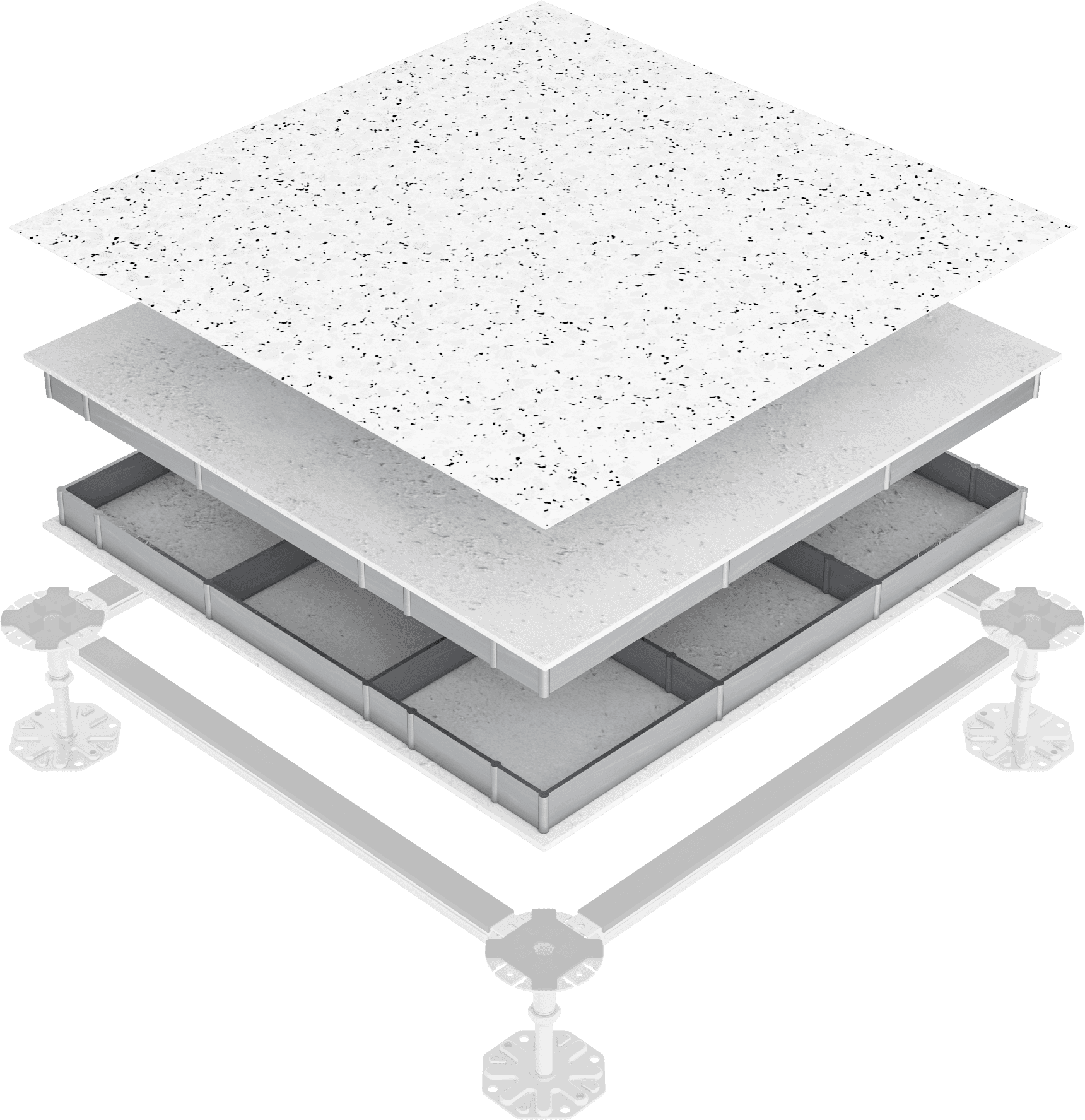

Alüminyum kompozit paneller
Temiz oda, bilgisayar odası, veri merkezi ve iyi havalandırma gerektiren alanlarda kullanılır. Perfore versiyonlarda %17, %25 ve %50 havalandırma oranı seçenekleri bulunur; paneller 600 x 600 mm ölçülerinde, 40 ve 55 mm kalınlıkta sunulur.
Ürün sayfası: Alüminyum Kompozit Yükseltilmiş Döşeme Paneli

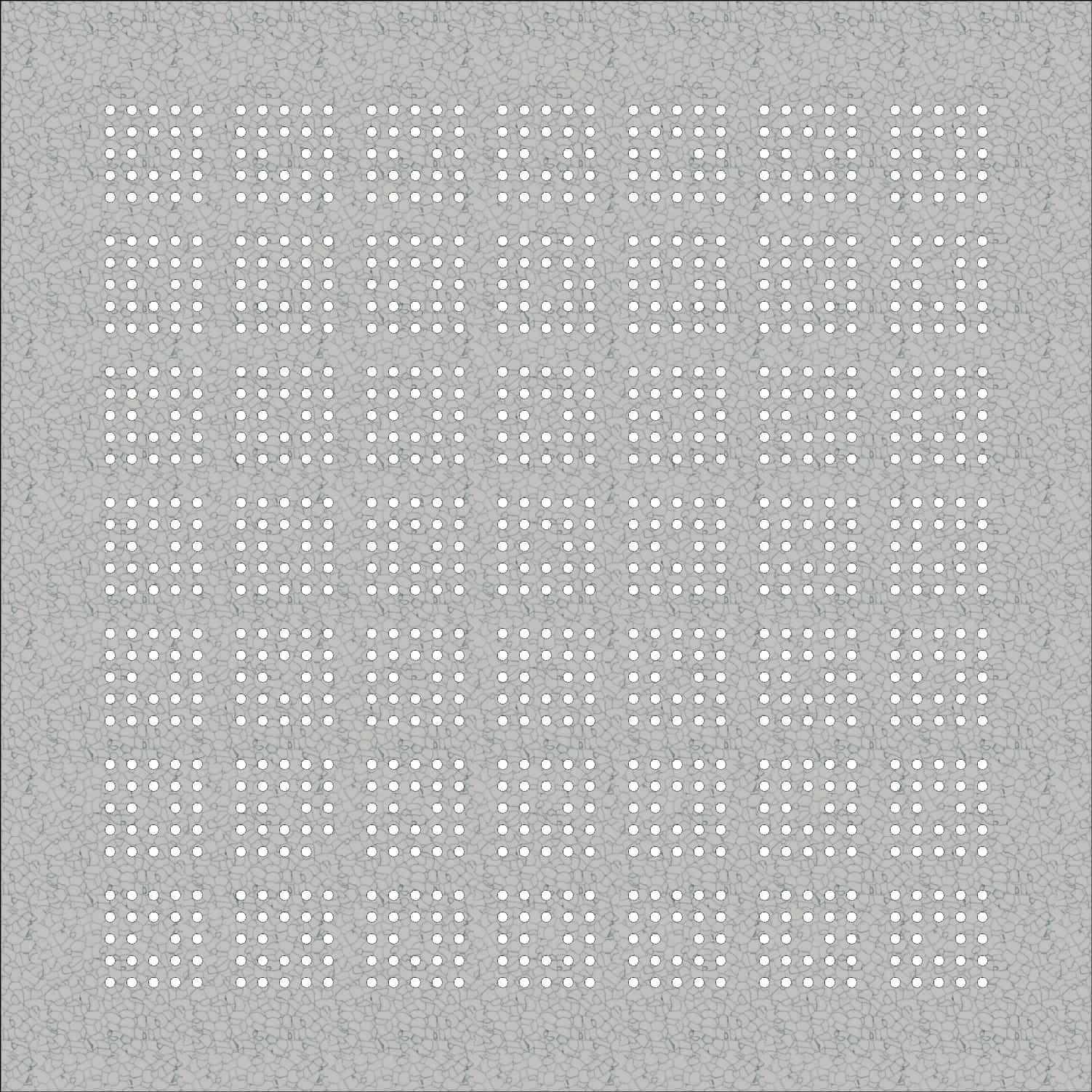

Airflow paneller
Veri merkezleri ve hassas ortamlarda hava akışını optimize etmek için tasarlanmıştır. Çelik ızgara tasarımlı DF-AF-01 modeli tüm panel türleriyle değiştirilebilir ve damper olmadan %88 hava akışı değeri sunar.
Ürün sayfası: Airflow Paneller
Kaplama türüne göre

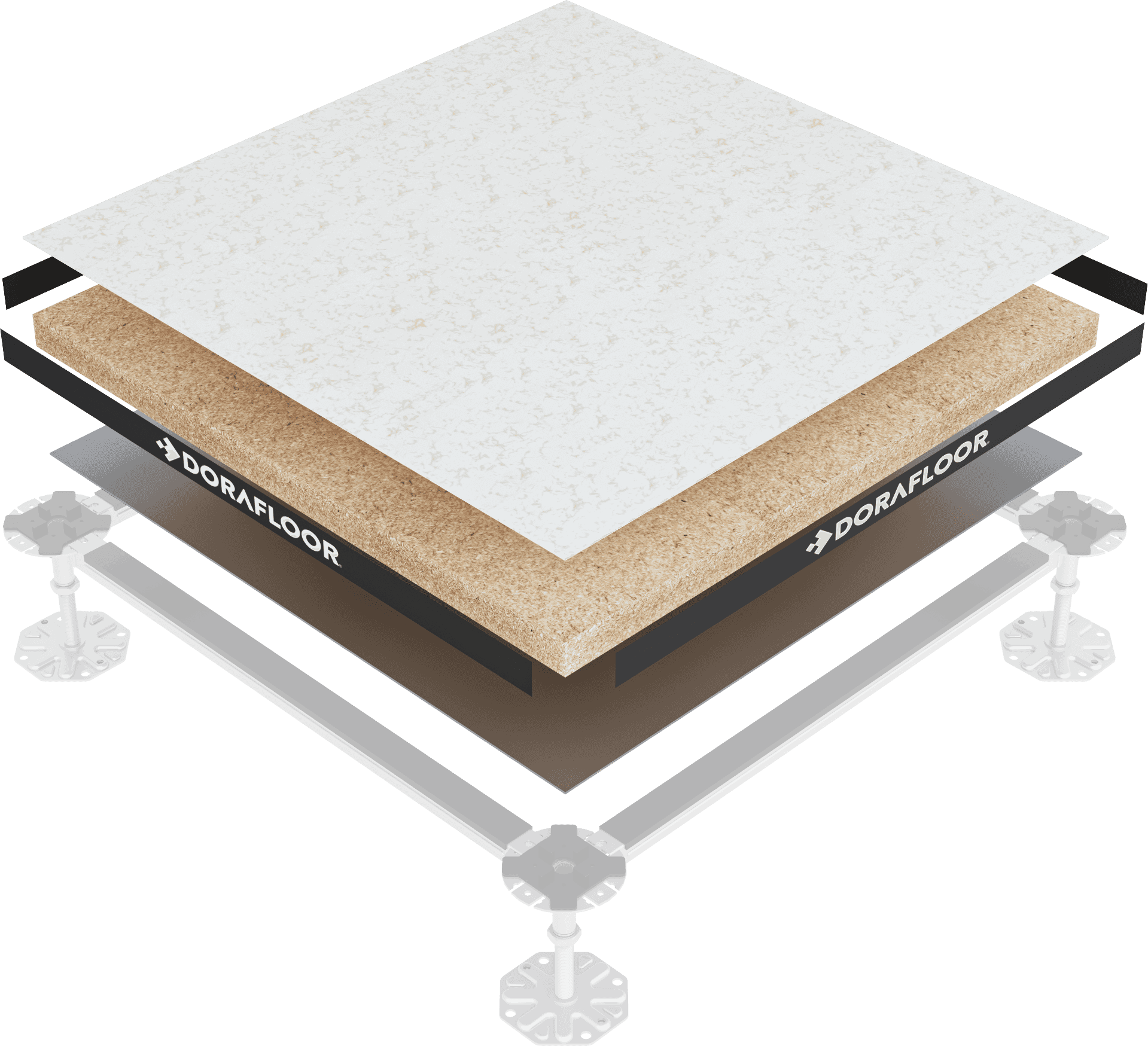

HPL kaplı paneller
Yüksek basınçlı laminat, aşınmaya karşı son derece dirençli, anti-statik bir üst kaplamadır. Teknik odalar için uygun olduğu gibi yüksek trafikli alanlar için de idealdir; sunta ve kalsiyum sülfat özlü versiyonları bulunur.
Ürün sayfası: HPL Kaplama Yükseltilmiş Döşeme Paneli
Vinil (PVC) kaplı paneller
Yüksek performans ve kolay bakım sağlayan kompakt ve homojen yapılardan, yüksek ses emilimi ve daha fazla aşınma direnci sunan heterojen yapılara kadar geniş bir seçenek yelpazesi sunar. Sunta ve kalsiyum sülfat özlü versiyonları vardır.
Ürün sayfası: Vinil (PVC) Yükseltilmiş Döşeme Paneli

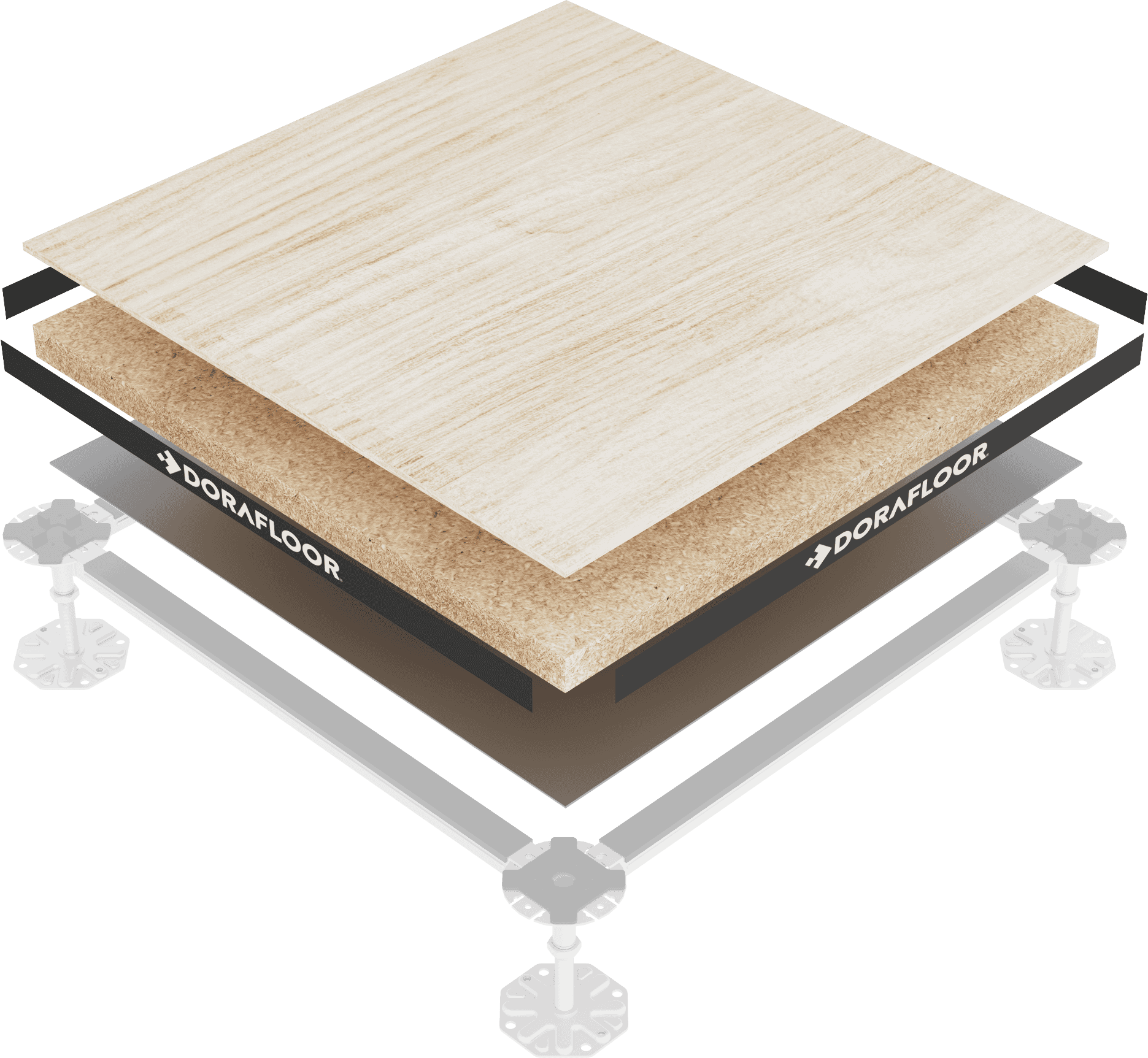

Doğal ahşap kaplı paneller
Doğal ahşap, çevresel koşullara göre boyut ve renkte değişebilen doğal bir malzemedir. Düşük trafik seviyesine sahip prestijli alanlar ve yönetici ofisleri için uygundur.
Ürün sayfası: Doğal Ahşap Kaplama Yükseltilmiş Döşeme Paneli
Doğal taş ve seramik kaplı paneller
Geniş bir renk ve boyut yelpazesi sunar; orta ve yüksek trafiğe sahip iş merkezleri, ticari ve kamu alanlarında kullanılır.
Ürün sayfası: Doğal Taş / Seramik Kaplı Yükseltilmiş Döşeme Paneli

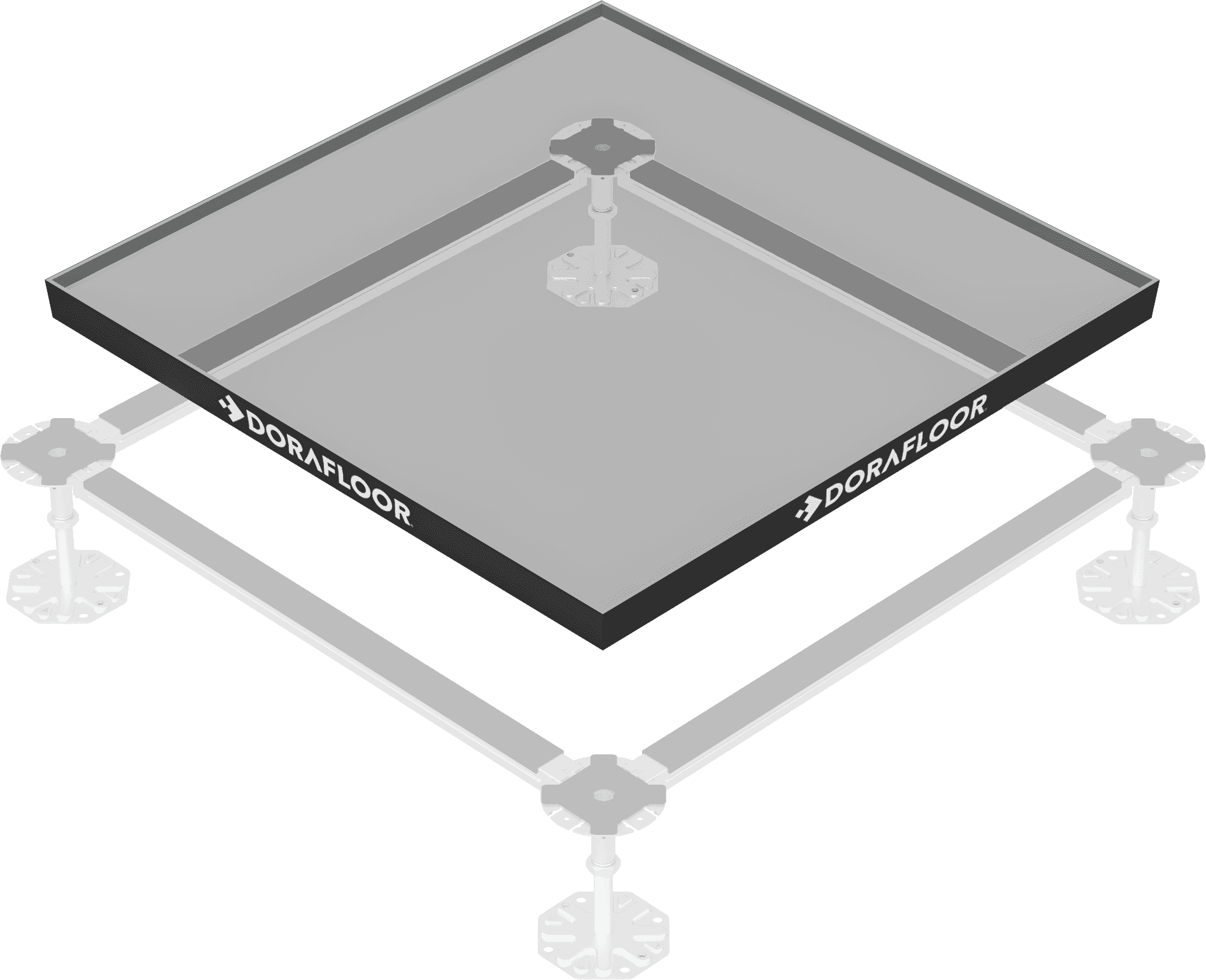

Cam paneller
Standart 60 x 60 cm formatın yanı sıra müzeler ve özel mimari gereksinimli alanlar için uygundur; yürünebilir sergi yolları oluşturmak mümkündür.
Ürün sayfası: Cam Yükseltilmiş Döşeme Paneli

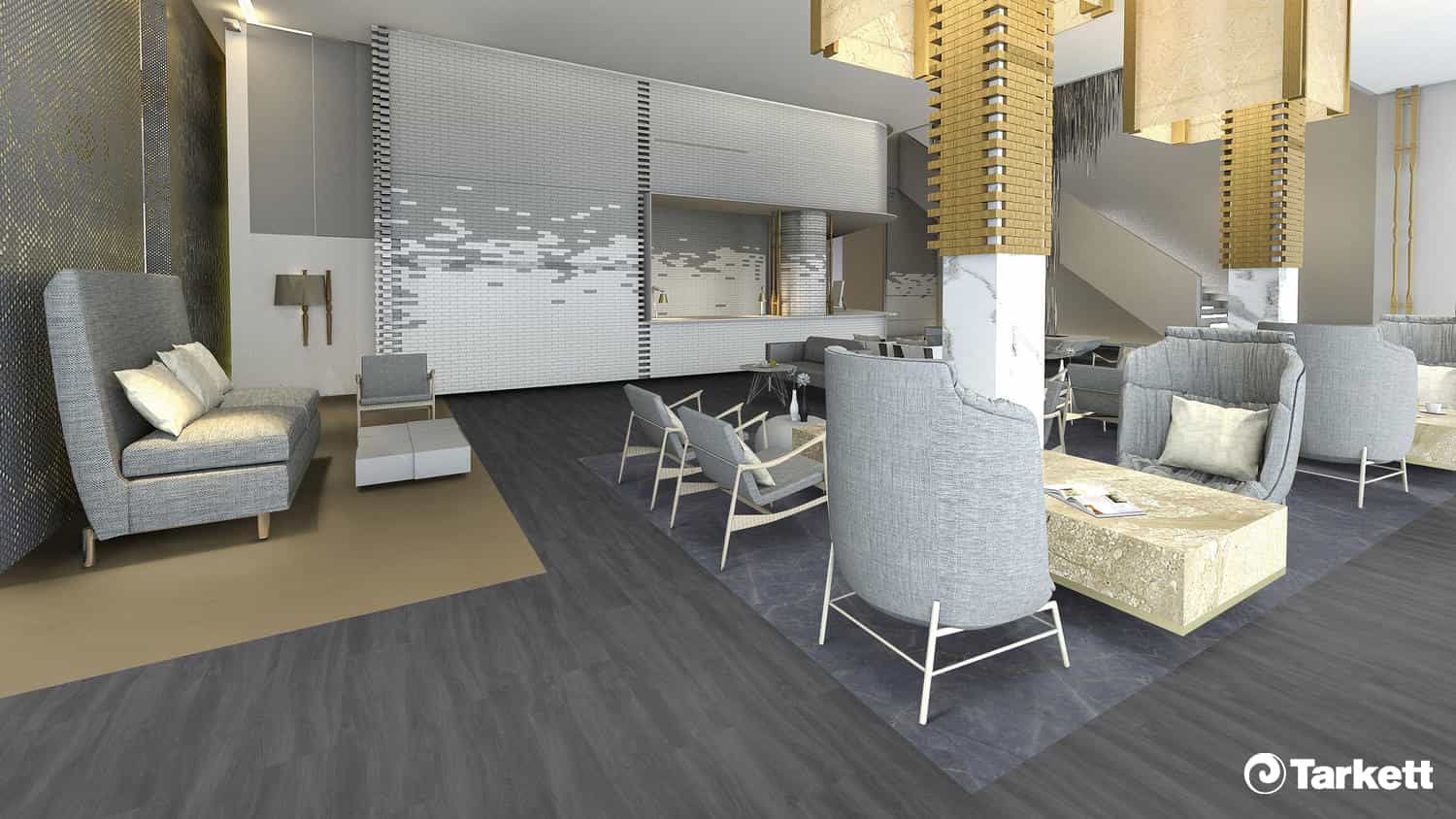

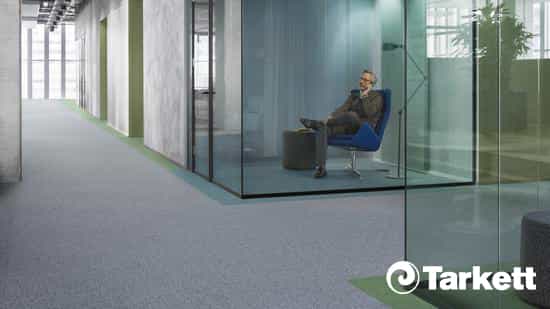

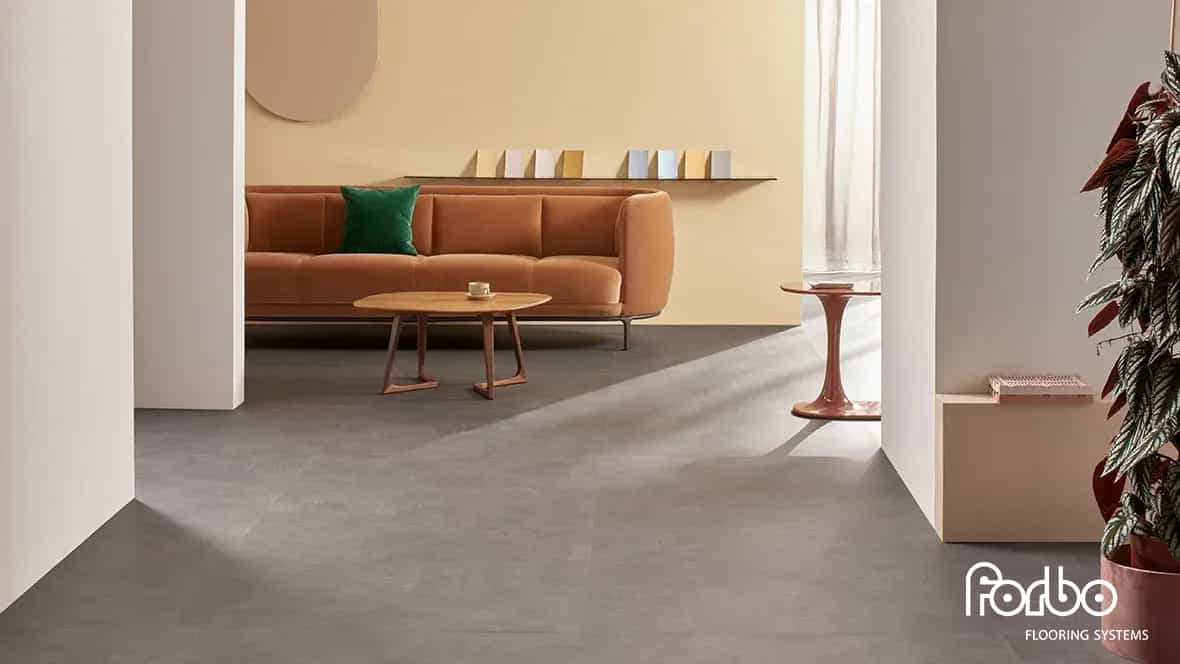

Halı ve LVT kaplama çözümleri
Forbo Allura ve Tarkett iD Square LVT koleksiyonları ile Tarkett karo halı seçenekleri, yükseltilmiş döşeme panelleriyle birlikte tek bir kaplama kararı olarak ele alınabilir.
Ürün sayfası: Halı & LVT
Ayak sistemleri, yükseklik ve ölçüler
Panelin altındaki ayak sistemi, yükseltilmiş zeminin yüksekliğini ve taşıma davranışını belirler. Ayaklar ayarlanabilir yapıdadır; hangi ayağın kullanılacağı döşeme yüksekliğine ve alanın yüküne göre seçilir. Tüm seçenekleri ayak sistemleri kategorisinde bulabilirsiniz.
- Kısa ayak (DOF.SH-01)
- Düşük yükseklikli zeminlerde uygulamaya olanak tanır; zemin kaplama yüksekliği 20-120 mm aralığındadır, yük kapasitesi adet başına 4 tondur.

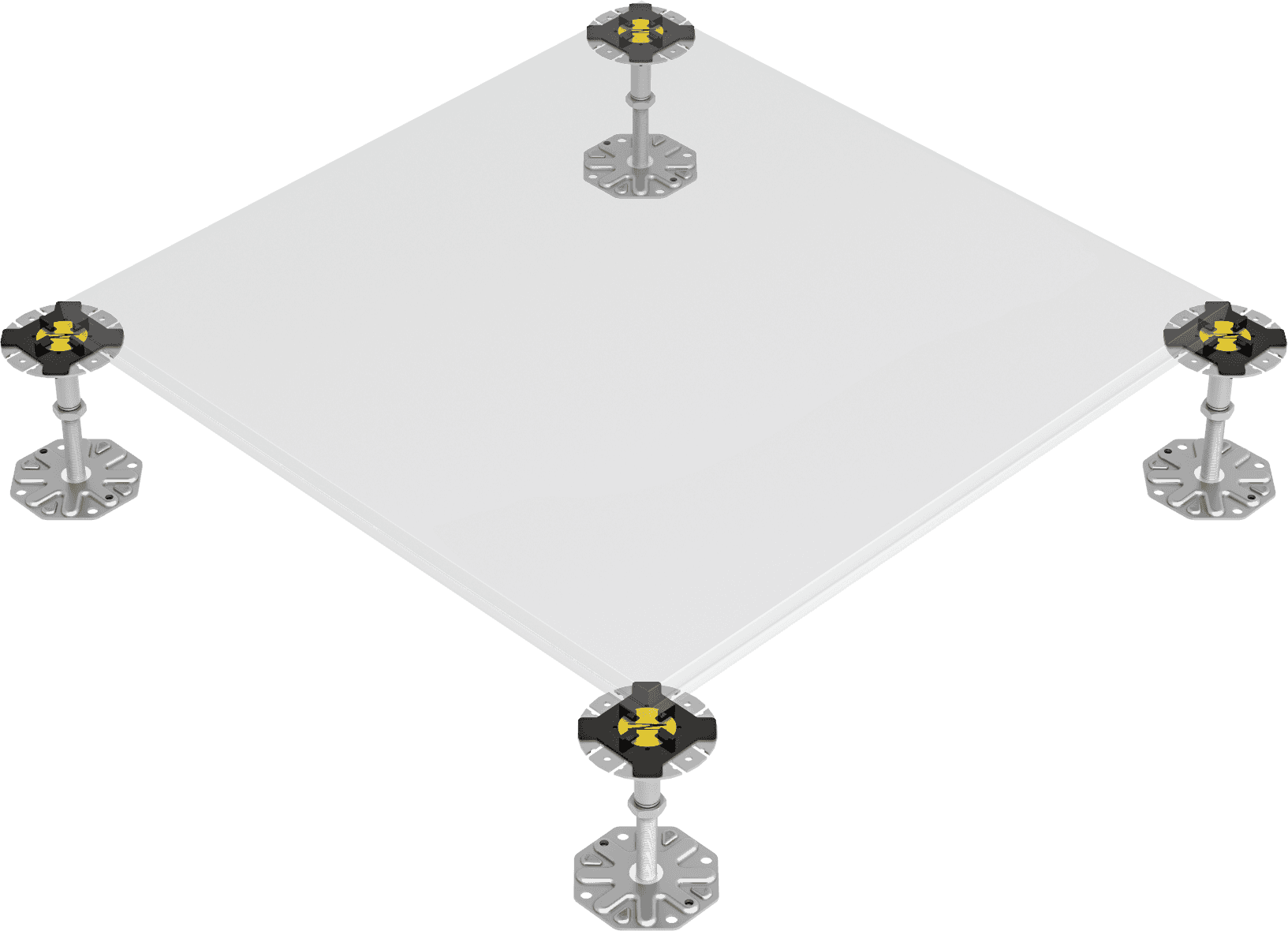

- Standart ayak ve kuşak (DOF.ST-01)
- 200 mm'nin üzerindeki yüksekliklerde standart ayak kuşak sistemiyle birlikte kullanılır. Ayağın yük kapasitesi adet başına 4 tondur.
- Standart sismik sistem
- Depremlerin etkilerini azaltmak için tasarlanmış yapısal bir çözümdür. Taşıma kapasitesi dikdörtgen kesitli profilde adet başına 8 ton, boru kesitli profilde 4 tondur.

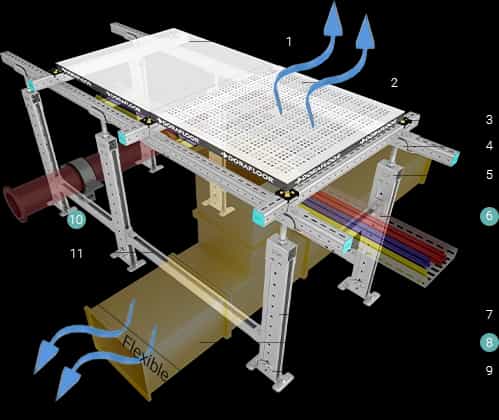

- Smart sismik sistem
- Kablo tavası ve boru kelepçesi kurulumlarına yüksek entegrasyon kapasitesi sağlar; taşıma kapasitesi adet başına 8 tondur.

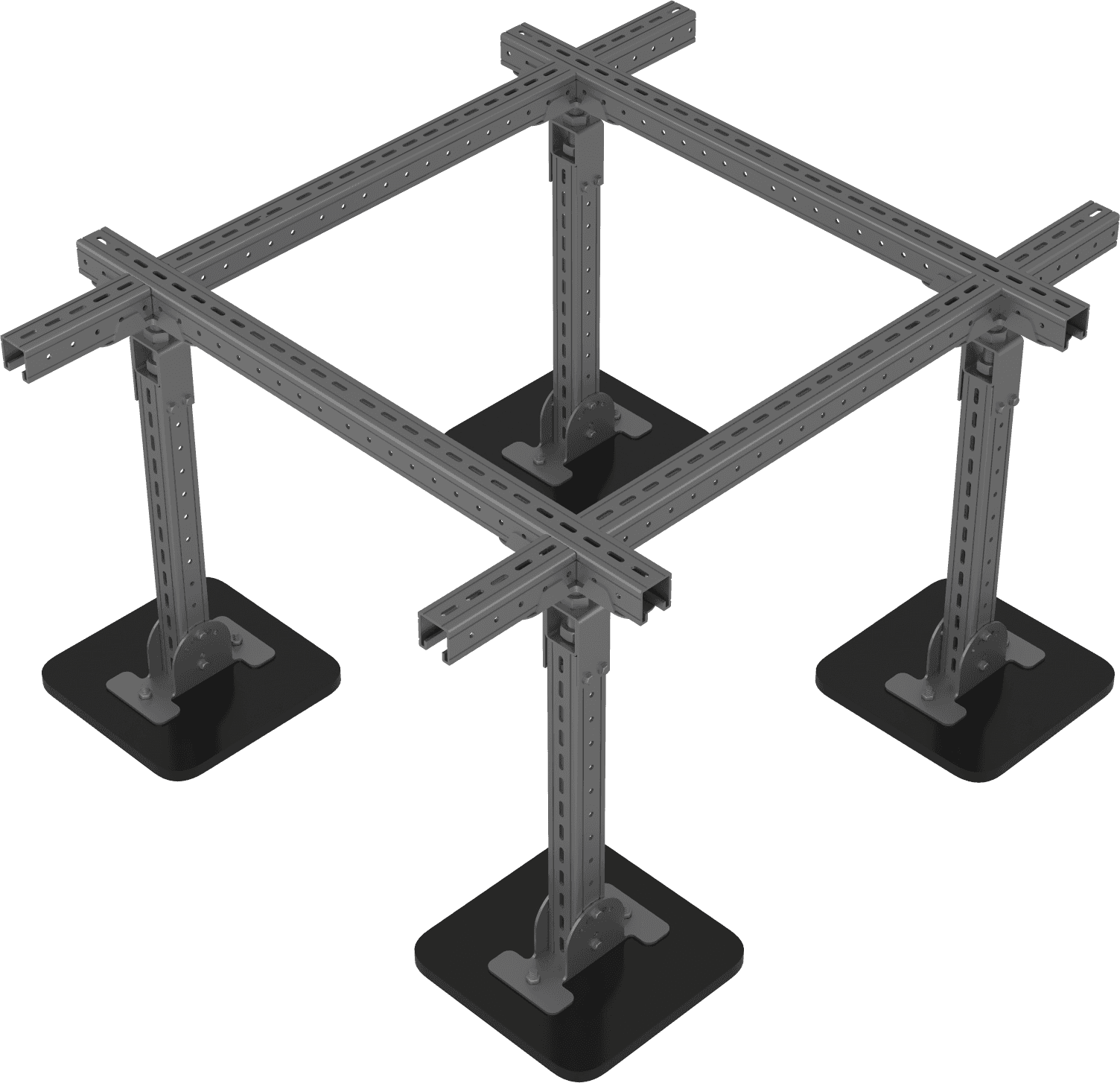

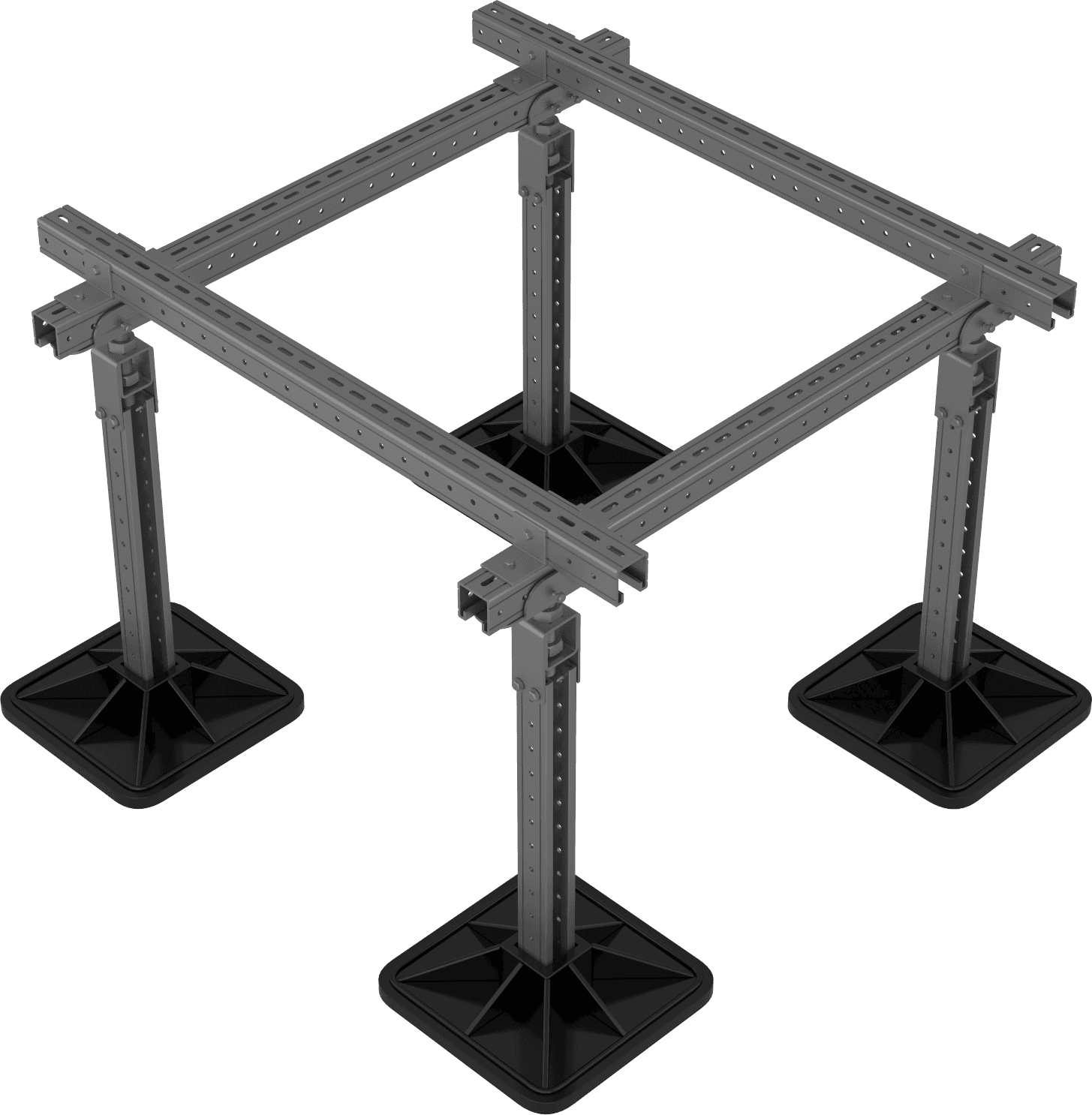

- Dış mekan döşeme sistemi
- Dış mekan zeminleri için hava koşullarına dirençli, su drenajına imkân veren bir altyapıdır; 8 ton/m² yük taşıma kapasitesine sahiptir.

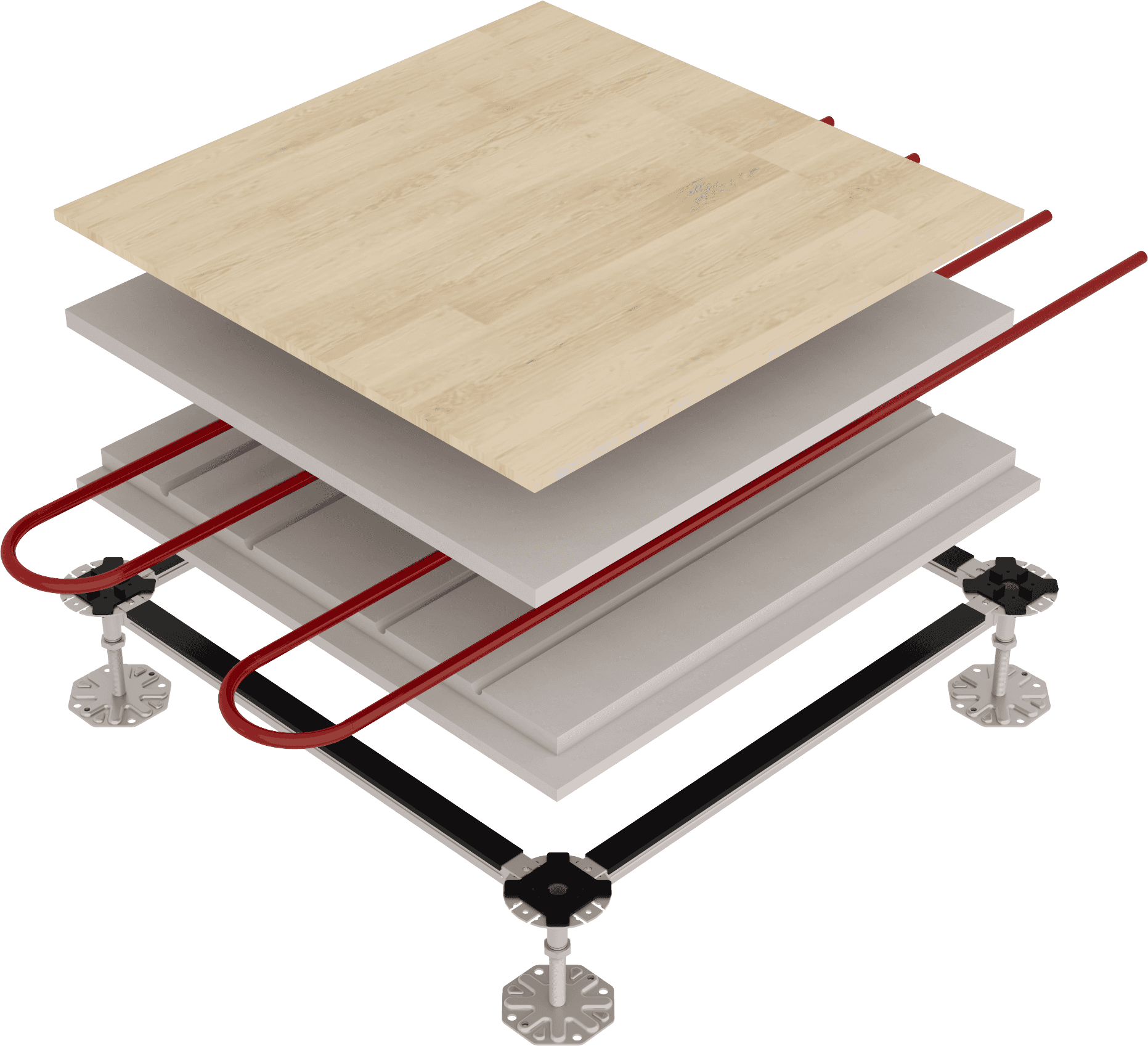

- THERMAFLOOR
- Yerden ısıtma ve soğutma sistemini yükseltilmiş döşeme ve çift katmanlı ayak yapısıyla bütünleştirir.
Panel formatı çoğu üründe 600 x 600 mm'dir. Kalınlık panelin özüne ve kaplamasına göre değişir: enkapsüle panellerde 30 mm, HPL ve PVC kaplı panellerde 31-32 mm, cam panellerde 32 mm, doğal ahşap kaplı panellerde 34,5 mm, doğal taş ve seramik kaplı panellerde 38-42 mm, alüminyum kompozit panellerde 40 ve 55 mm. Ağırlık da özle ve kaplamayla birlikte değişir: enkapsüle, HPL ve PVC kaplı panellerde sunta özlü yaklaşık 8-9 kg, kalsiyum sülfat özlü yaklaşık 17-18 kg gelir; doğal ahşap ve taş kaplı paneller kaplamayla birlikte daha ağırdır. Kesin değerler için ürün sayfalarındaki teknik tablolara ve teknik föylere bakabilirsiniz.
Yükseltilmiş döşeme kullanım alanları
Yükseltilmiş zemin, altındaki boşluğun kablo, tesisat ve havalandırma için kullanıldığı her yapıda işe yarar.
Ofisler
Kullanıcı talepleriyle yerleşim değiştiğinde yalnızca paneller kaldırılır, kablolar zeminde görünmez. Yükseltilmiş zeminin cam bölme ve asma tavanla birlikte ele alındığı çözümler için ofis çözümlerimize bakabilirsiniz.
Veri merkezleri ve sistem odaları
Yoğun veri ve güç kablolarının organizasyonu, soğutma ve kabin yükleri bu alanlarda yükseltilmiş zeminin en kritik olduğu noktalardır. Rolünü veri merkezi nedir sayfamızda ayrıntılı anlattık; Özbekistan Boysun Gaz İşleme Tesisi ve Rize-Artvin Havalimanı gibi projelerde veri merkezi ve server odası zeminleri üretildi.
Temiz odalar, pano odaları ve teknik binalar
Finlandiya'daki bir clean room projesine panel ve taşıyıcı ayak sistemleri tedarik ettik. Elektrik pano odaları, otoyol gişe ve trafo binaları ile metro istasyonları gibi teknik yapılarda da yükseltilmiş döşeme uyguladık.
Kontrol merkezleri ve oditoryumlar

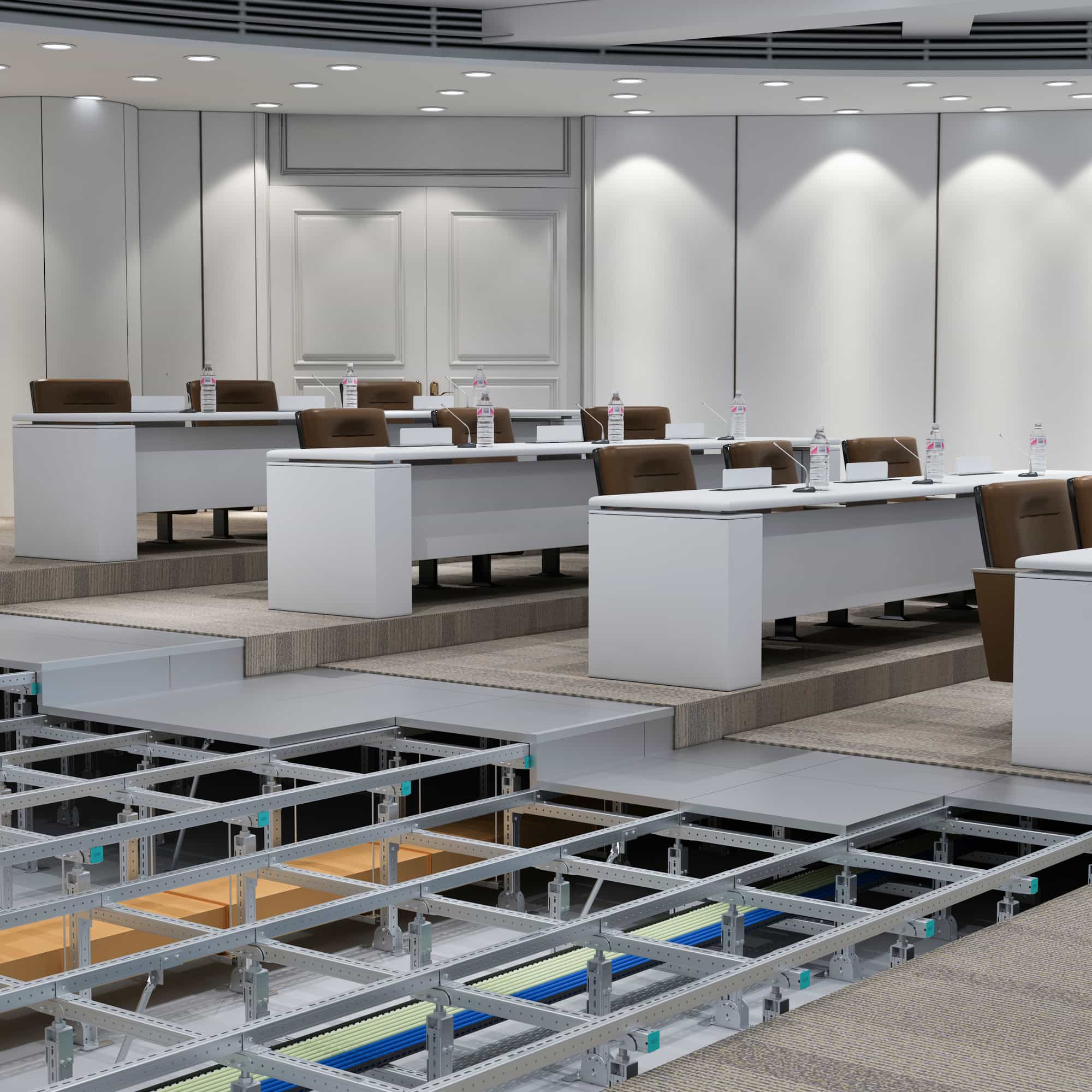

Oditoryum, sinema salonu, kontrol merkezi ve podyum gibi kademeli alanlar için DOF AUDITORIUM basamak sistemi kullanılır.
Dış mekanlar
Dış mekan döşeme ve deck sistemleri, su drenajı ve boru yönetimini zemin altında çözer.
Uyguladığımız işlerin tamamı için projeler sayfasına göz atabilirsiniz.
Sahadan örnekler
Yükseltilmiş zemin sistemlerimizin uygulandığı projelerden bazıları:
- ENKA Tuzla Data Center – Office & Electrical Rooms
Ofis alanları ve kat elektrik odalarında DOF.ST-01 standart sistem. - Akkuyu Nükleer Tesisi - Cengiz İnşaat
Projeye özel sunucu kabini baza çözümleri ve esnek sismik sistem (DOF.SS-02). - Finlandiya Clean Room Projesi
Clean room için yükseltilmiş döşeme panelleri ve taşıyıcı ayak sistemleri. - Uluslararası Rize-Artvin Havalimanı
Data merkezi ve server odası için yükseltilmiş döşeme üretimi ve montajı. - İstanbul Exxen Merkez Ofisi / Acun Medya
Enkapsüle panel ve DOF standart ayak ile ofis zemini. - Roketsan Kırıkkale
Teknik binaların data merkezi için PVC-HPL panel imalatı ve montajı.
Yükseltilmiş döşeme fiyatını etkileyen faktörler
Yükseltilmiş döşeme m² fiyatı tek bir birim değere indirgenemez; aynı alanda bile seçilen panel ve ayak kombinasyonuna göre değişir. Bu nedenle bu sayfada rakam vermiyoruz. Fiyatı belirleyen başlıca etkenler şunlardır:
- Panel özü: kalsiyum sülfat, sunta veya alüminyum kompozit.
- Kaplama: HPL, PVC, doğal ahşap, doğal taş, cam ya da halı ve LVT.
- Yük sınıfı ve performans beklentisi: taşıma, yangın ve akustik gereksinimleri.
- Zemin yüksekliği ve ayak tipi: standart, kuşaklı veya sismik sistemler.
- Metraj: uygulanacak alanın büyüklüğü.
- Proje koşulları: özel baza detayları, kabin yerleşimi ve opsiyonel entegrasyonlar.
- Teslimat ve montaj kapsamı.
Alanınızın kullanım amacını, yaklaşık metrajını ve ihtiyaç duyduğunuz yüksekliği paylaşırsanız ekibimiz projenize özel teklif hazırlar. Teklif için bize ulaşın.
Yükseltilmiş döşeme mi, şap sistemi mi?
Geleneksel şap sisteminde zemin yerinde dökülür, harcın priz alması beklenir ve sonradan yapılan değişiklikler kırım ve moloz doğurur. Yükseltilmiş zemin ise fabrikada üretilmiş panellerin ayaklar üzerine montajıyla kurulur ve söküp takılabilir. Dorafloor'un karşılaştırmasına göre yükseltilmiş döşemenin sistem ağırlığı 25-50 kg/m² düzeyindedir; şap sisteminde bu değer 80-160 kg/m² olarak verilir. Montaj hızı da saatte yaklaşık 10 m² ile şaptaki 3 m²/saat değerinin üzerindedir. Tüm kriterler için yükseltilmiş döşeme ve şap sistemi karşılaştırmasına bakabilirsiniz.
Montaj ve bakım
Paneller ve ayaklar fabrikada üretilir ve kalite kontrolünden geçer; sahada eğitimli ekipler yalnızca ayak ve panel montajı yapar. Montaj, şap gibi diğer imalatların bitmesini veya priz almasını beklemediği için şantiye planlamasında esneklik sağlar. Sitemizdeki verilere göre yükseltilmiş zemin montajı geleneksel şaplı imalata göre 4-5 kat daha hızlıdır.
Bakımda temel avantaj erişimdir: paneller kaldırılarak altındaki kablo ve tesisata ulaşılır, işlem bitince yerine takılır. Modüler yapı sayesinde hasar gören bir panel tüm zemini bozmadan tek başına değiştirilebilir. Kaplamaların yapıştırıcısız takılabildiği ADHESIVE FREE manyetik sistem ve birbirine geçmeli PANELOCK sistemi, montaj ve panel değişimini daha da kolaylaştıran seçeneklerdir.
Sık sorulan sorular
Yükseltilmiş zemin ile yükseltilmiş döşeme aynı şey mi?
Evet. Yükseltilmiş zemin ve yükseltilmiş döşeme aynı sistemi anlatır: mevcut yapı döşemesinin üzerinde, ayarlanabilir ayaklara oturan modüler panellerle oluşturulan ve altında tesisat boşluğu bırakan zemin. İngilizce karşılığı raised access floor'dur. Bu sayfada her iki ifade de aynı sistem için kullanılır.
Yükseltilmiş döşeme ölçüleri nedir?
Dorafloor panellerinin çoğu 600 x 600 mm formatındadır. Kalınlık panelin özüne ve kaplamasına göre değişir: enkapsüle panellerde 30 mm, PVC ve HPL kaplı panellerde 31-32 mm, cam panellerde 32 mm, doğal ahşap kaplı panellerde 34,5 mm, doğal taş ve seramik kaplı panellerde 38-42 mm, alüminyum kompozit panellerde 40 ve 55 mm. Enkapsüle, HPL ve PVC kaplı panellerde sunta özlü panellerin ağırlığı yaklaşık 8-9 kg, kalsiyum sülfat özlü panellerin ağırlığı yaklaşık 17-18 kg'dır; doğal ahşap ve taş kaplı paneller kaplamayla birlikte daha ağırdır. Airflow panellerde 600 x 400 ve 600 x 200 mm gibi ek formatlar da bulunur.
Yükseltilmiş döşeme yüksekliği ne kadar olur?
Yükseklik ayak sistemine ve proje ihtiyacına göre belirlenir. Kısa ayaklarla zemin kaplama yüksekliği 20-120 mm aralığında olabilir. 200 mm'nin üzerindeki yüksekliklerde standart ayaklar kuşak sistemiyle birlikte kullanılır. Daha yüksek platformlar da yapılabilir; örneğin DOF AUDITORIUM basamak sistemiyle tamamladığımız bir kontrol merkezi projesinde platform yüksekliği 30-180 cm arasında değişmektedir. Projeniz için gereken yüksekliği teknik ekibimizle netleştirebilirsiniz.
Yükseltilmiş döşeme neden yapılır?
Kabloların, havalandırma kanallarının ve sıhhi tesisat borularının zemin altında düzenli biçimde çözülmesi ve gerektiğinde kolayca erişilebilmesi için yapılır. Şap veya düzeltme betonu gerekmez, yerleşim değişikliklerinde kırım ve moloz oluşmaz. Zemin altındaki boşluk soğutma ve havalandırma için de kullanılabildiğinden veri merkezlerinde ve sistem odalarında yaygındır.
Hangi panel hangi alanda kullanılır?
Kalsiyum sülfat özlü paneller yangın direncinin ve yük kapasitesinin öne çıktığı veri merkezi ve teknik alanlarda, sunta özlü paneller hafif ve ekonomik çözüm aranan ofis ve genel kullanım alanlarında, perfore alüminyum kompozit paneller temiz oda ve veri merkezi gibi havalandırma gereken yerlerde kullanılır. HPL kaplı paneller teknik odalar ve yüksek trafikli alanlar, doğal ahşap kaplı paneller prestijli düşük trafikli alanlar ve yönetici ofisleri, doğal taş görünümlü paneller iş merkezleri ve kamu alanları, cam paneller ise müze gibi özel mimari gereksinimli mekânlar için uygundur. Kesin seçim yük, yangın ve akustik gereksinimlerine göre yapılır.
Yükseltilmiş döşeme fiyatı neye göre belirlenir?
Panel özü, kaplama türü, yük ve yangın performansı, zemin yüksekliği ve ayak tipi, metraj, proje koşulları ile teslimat ve montaj kapsamı fiyatı belirler. Bu etkenler projeden projeye değiştiği için sabit bir m² fiyatı vermek doğru olmaz; metrajınızı ve ihtiyaçlarınızı paylaştığınızda projenize özel teklif hazırlıyoruz.
Yükseltilmiş döşeme montajı ne kadar sürer?
Süre metraja, zemin durumuna ve seçilen sisteme göre değişir. Dorafloor'un şap sistemiyle karşılaştırmasında ayak ve panel montajı için saatte yaklaşık 10 m² değeri verilir; sitemizdeki verilerde ise montajın geleneksel şaplı imalata göre 4-5 kat daha hızlı olduğu belirtilir. Şapın aksine priz alma beklenmediği için montaj diğer imalatlardan bağımsız planlanabilir. Projeniz için gerçekçi takvimi teklif aşamasında paylaşıyoruz.
Yükseltilmiş zemin panelleri yangına ve yüke ne kadar dayanıklıdır?
Ürün sayfalarındaki değerlere göre kalsiyum sülfat özlü paneller EN 13501-1'e göre A1 yangın sınıfında ve REI90 dayanımdadır; yayılı yük değeri 23.000 N/m² ve üzeridir. Sunta özlü paneller B1 sınıfında ve REI60 dayanımdadır; yayılı yük değeri 17.000 N/m² ve üzeridir. Alanınız için gereken yük ve yangın sınıfı projeye göre belirlenmelidir.
Yükseltilmiş döşeme projeniz için teklif alın
Alanınızın kullanım amacını, yaklaşık metrajını ve ihtiyaç duyduğunuz zemin yüksekliğini paylaşın; teknik ekibimiz projenize uygun panel ve ayak kombinasyonunu sizinle birlikte belirlesin.
